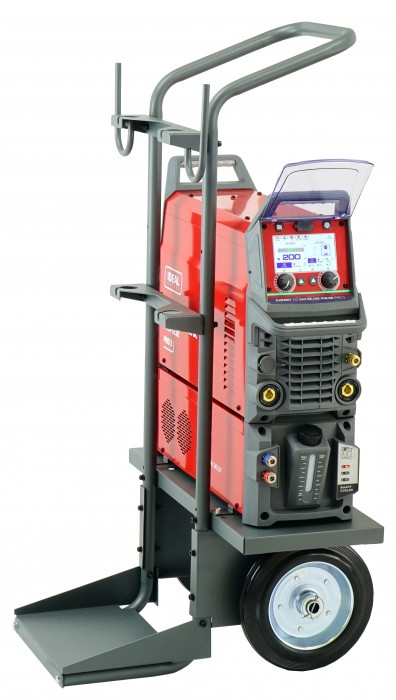

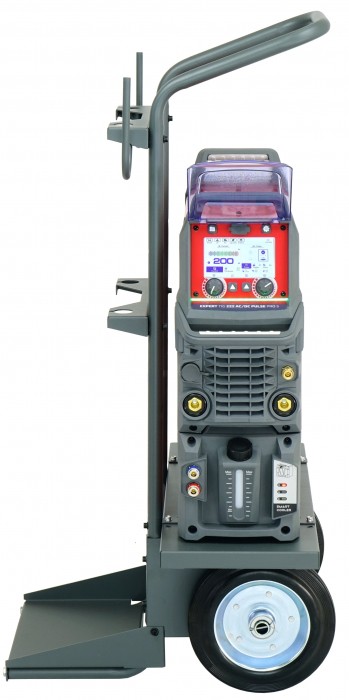

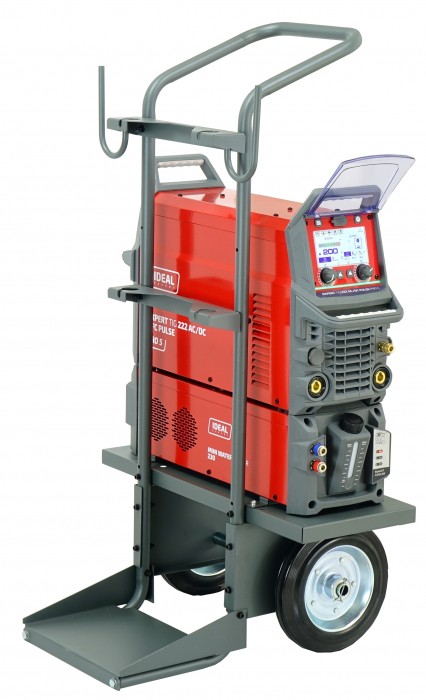

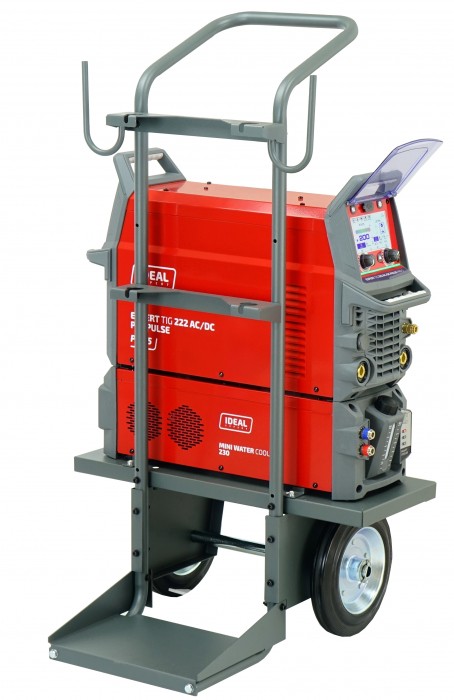

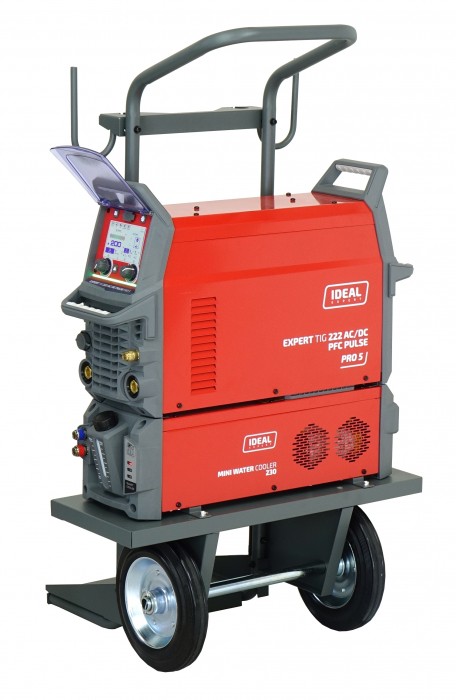

EXPERT EXPERT TIG 222 AC/DC PULSE Pro5 LCD W Spawarka inwertorowa

EXPERT TIG 222 AC/DC PFC PULSE Pro5 LCD W jest przenośnym źródłem prądu, wykonanym w technologii IGBT, przeznaczonym do spawania metodą TIG i TIG PULS prądem zmiennym (AC), stałym (DC), oraz metodą MMA elektrodą otuloną prądem stałym (DC).

Parametry techniczne

Niewielkie rozmiary i waga sprawiają, że urządzenie doskonale sprawdza się zarówno w pracach warsztatowych jak i podczas prac terenowych.

Urządzenie posiada tryby spawania: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, TIG PUNKTOWE, MULTITACK, TIG MIX, TIG RPT, MMA AC, MMA DC, MMA PULS.

Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.

Funkcja TIG AC i TIG AC PULS: umożliwia spawanie aluminium i jego stopów oraz mosiądzu.

Funkcja TIG PUNKTOWE: umożliwia sczepianie cienkich materiałów.

Funkcja MULTITACK – spawanie przerywane, funkcja umożliwiająca tzw „cold welding”; regulacja częstotliwości spoiny w zakresie 0.5÷6.0Hz

Funkcja DYNAMIC ARC – funkcja umożliwiająca „dostrojenie” łuku spawalniczego, w celu zapewnienia stałej szerokości spoiny

Funkcja TIG MIX: to specjalna metoda spawania TIG, polegająca na połączeniu prądu stałego i zmiennego, umożliwia uzyskanie pełnego wtopienia i skutecznego czyszczenia podczas spawania aluminium.

Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

Zajarzenie łuku następuje w trybie z bezdotykowym (HF) lub dotykowym (LIFT). Funkcja LIFT stosowana jest w podczas spawania w środowisku o wysokim ryzyku wpływu zakłóceń elektromagnetycznych na otoczenie.

Zarówno przy zapłonie bezdotykowym HF jak i dotykowym LIFT, mamy możliwość wyboru funkcji przycisku w uchwycie TIG pomiędzy pracą w trybie 2-takt, 4-takt (blokada przycisku do długich spoin) oraz dwupoziomowy tryb RPT (przełączanie między dwoma stopniami prądu). Dodatkowo tylko dla TIG HF występuje także możliwość spawania punktowego (SPOT).

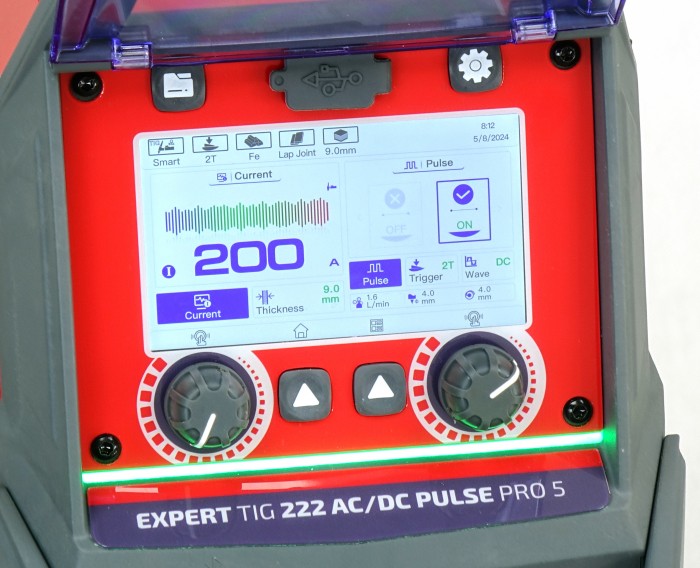

Czytelny i prosty w obsłudze dotykowy ekran LCD, umożliwia dokładną regulację urządzenia, zapewnia stabilne parametry i wysoką jakość spawania. Źródło posiada również rozszerzone ustawienia użytkowe, takie jak poziom jasności ekranu, ustawienie daty oraz pracę wentylatora w trybie półpasywnym (SMART).

Źródło posiada również pełną synergię w każdej metodzie, rozszerzoną o specjalny tryb metody TIG (SMART TIG). Umożliwia on wybór początkowych parametrów spawalniczych, pod które źródło ustawi parametry wyjściowe.

Wyświetlacz LCD ułatwia regulację parametrów urządzenia:

• początkowy wypływ gazu osłonowego
• prąd początkowy
• czas narastania prądu
• prąd spawania
• prąd bazy
• czas opadania prądu

• prąd końcowy
• końcowy wypływ gazu osłonowego
• szerokość pulsu
• częstotliwość pulsu
• balans AC
• częstotliwość AC
• wartość HOT START
• wartość ARC FORCE

Z panelu sterowania mamy możliwość wyboru przebiegu krzywej napięcia AC :

• TIG AC – przebieg napięcia prostokątny
• TIG AC – przebieg napięcia trójkątny
• TIG AC – przebieg napięcia sinusoidalny

Dodatkowo funkcja MultiWAVE umożliwia ustawienie charakterstyki składającej się z dwóch krzywych.

Urządzenie posiada również funkcje ułatwiające proces spawania metodą MMA elektrodą otuloną:

ARC FORCE: regulacja prądu zwarcia (ręczna) – ułatwia przenoszenie kropli roztopionej elektrody na spawany materiał, zapobiegając wygaszeniu łuku podczas zetknięcia kropli elektrody z jeziorkiem spawalniczym

HOT START: regulacja gorącego startu (ręczna) – ułatwia zapłon elektrody poprzez dostarczenie większego prądu spawania przy każdym zajarzeniu łuku.

ANTI STICK: przeciwzwarciowa – automatycznie wyłącza napięcie spawania, jeśli elektroda sklei się ze spawanym materiałem, co ułatwia jej odrywanie i zapobiega przypadkowemu powstaniu łuku spawalniczego

Parametry fizyczne

Urządzenie posiada chłodnicę, co zdecydowanie zwiększa jego wydajność oraz zabezpiecza przed przegrzaniem się uchwytu.

Szybkozłącze podłączenia gazu do uchwytu spawalniczego umożliwia natychmiastowe podłączenie i odłączenie uchwytu spawalniczego bez użycia narzędzi.

Urządzenie wyposażone jest w zabezpieczenie przeciw przeciążeniu, co zwiększa jego niezawodność.

Parametry zasilania

Zasilanie jednofazowe 230 V.

Urządzenie jest wyposażone we wtyczkę zasilania.

Wyposażenie

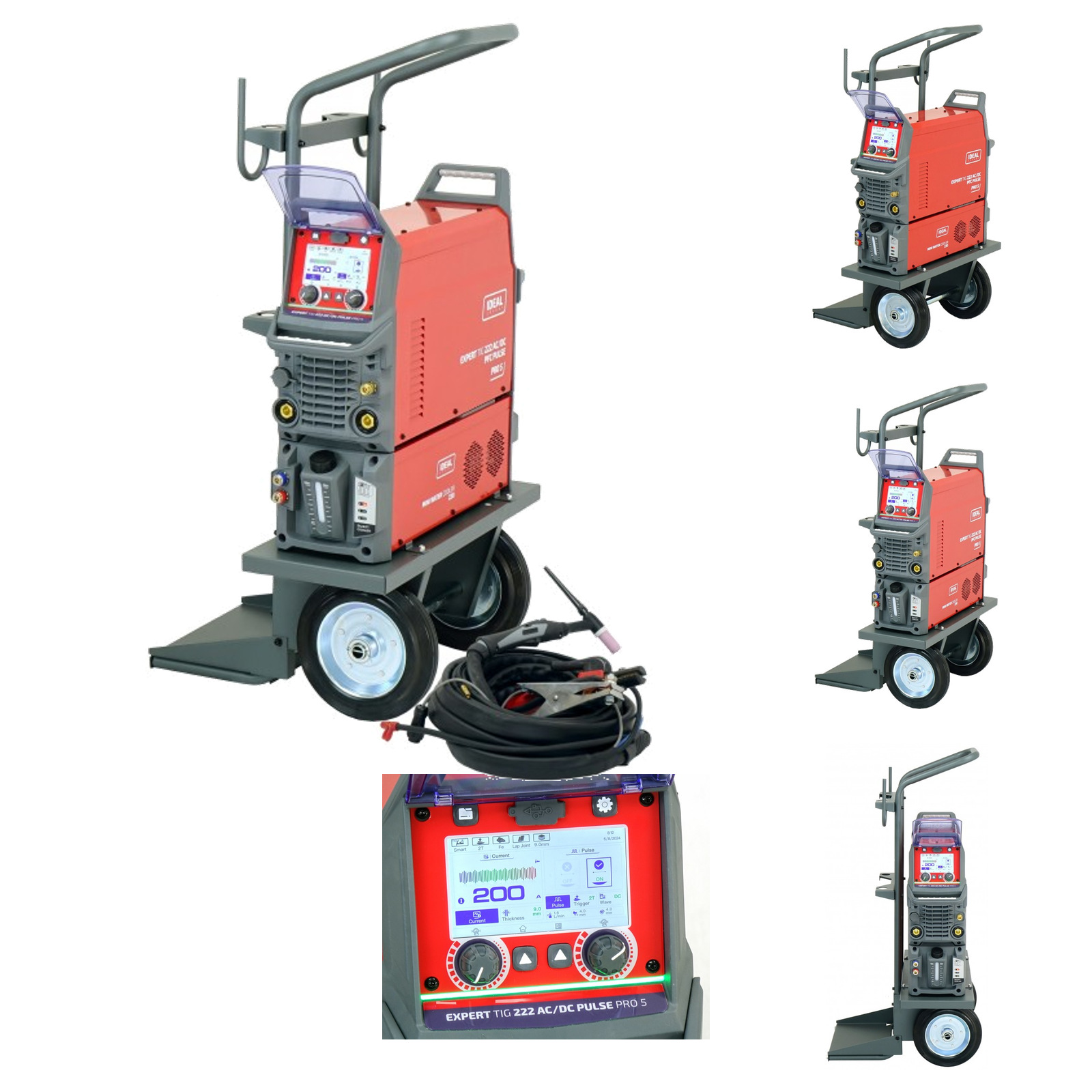

Dostawa obejmuje urządzenie z kompletem akcesorii TIG i MMA: uchwytem spawalniczym TIG 18 ze zdalną regulacją o długości 4 metry, przewodem elektrodowym MMA o długości 3m, przewodem masowym o długości 3m, wózkiem przechyłowym, chłodnicą (bez cieczy), wężykiem gazowym z szybkozłączką.

Specyfikacja

• Zabezpieczenie sieci zasilającej: C25 A
• Znamionowe napięcie zasilania: 230V, 50-60Hz, 1ph
• Balans AC: (-5) – 5
• Czas narastania prądu: 0 – 20 s
• Czas opadania prądu: 0 – 20 s
• Częstotliwość AC: 50 – 250 Hz

• Częstotliwość pulsu: 0,5 – 999 Hz
• Długość pulsu: 5 – 95%
• Gaz po: 0 – 20 s
• Gaz przed: 0 – 20 s
• Moc: 7,5 kW
• Napięcie stanu jałowego: 88 V
• Prąd bazy w pulsie: 5 – 200 A
• Prąd końcowy: 5 – 200 A
• Prąd maksymalny: 200 A – 60%
• Prąd przy pracy 100%: 155 A
• Prąd przy pracy 60%: 200 A
• Prąd startowy: 5 – 200 A
• Średnica elektrody spawalniczej: 1,6 – 4,0mm
• Zakres regulacji prądu spawania: 5 – 200 A (TIG) / 10 – 200 A (MMA)
• Stopień ochrony: IP23S
• Waga urządzenia / zestawu: 17 / 49 kg
• Wymiary gabarytowe dł x szer x wys: 680x560x1125 mm
• Wymiary opakowania chłodnicy dł x szer x wys: 655x265x255 mm
• Wymiary opakowania urządzenia dł x szer x wys: 755x280x475 mm
• Wymiary opakowania wózka dł x szer x wys: 1205x510x320 mm

FAQ — najczęstsze pytania

Do jakich prac przeznaczony jest ten produkt?

EXPERT TIG 222 AC/DC PFC PULSE Pro5 LCD W jest przenośnym źródłem prądu, wykonanym w technologii IGBT, przeznaczonym do spawania metodą TIG i TIG PULS prądem zmiennym (AC), stałym (DC), oraz metodą MMA elektrodą otuloną prądem stałym (DC). Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.

Co znajduje się w zestawie?

Dostawa obejmuje urządzenie z kompletem akcesorii TIG i MMA: uchwytem spawalniczym TIG 18 ze zdalną regulacją o długości 4 metry, przewodem elektrodowym MMA o długości 3m, przewodem masowym o długości 3m, wózkiem przechyłowym, chłodnicą (bez cieczy), wężykiem gazowym z szybkozłączką.

Jakie zasilanie jest wymagane?

Znamionowe napięcie zasilania: 230V, 50-60Hz, 1ph

Jakie metody i regulacje pracy są dostępne?

Urządzenie posiada tryby spawania: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, TIG PUNKTOWE, MULTITACK , TIG MIX, TIG RPT, MMA AC, MMA DC, MMA PULS. Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku.

Jaki jest zakres prądu pracy?

Zakres regulacji prądu spawania: 5 – 200 A (TIG) / 10 – 200 A (MMA)

Jakie są wymiary i masa produktu?

Waga urządzenia / zestawu: 17 / 49 kg Wymiary gabarytowe dł x szer x wys: 680x560x1125 mm
