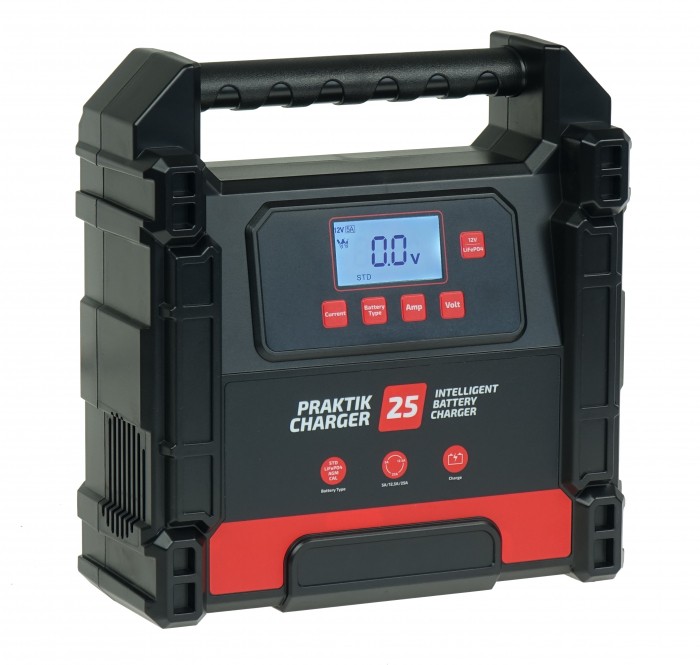

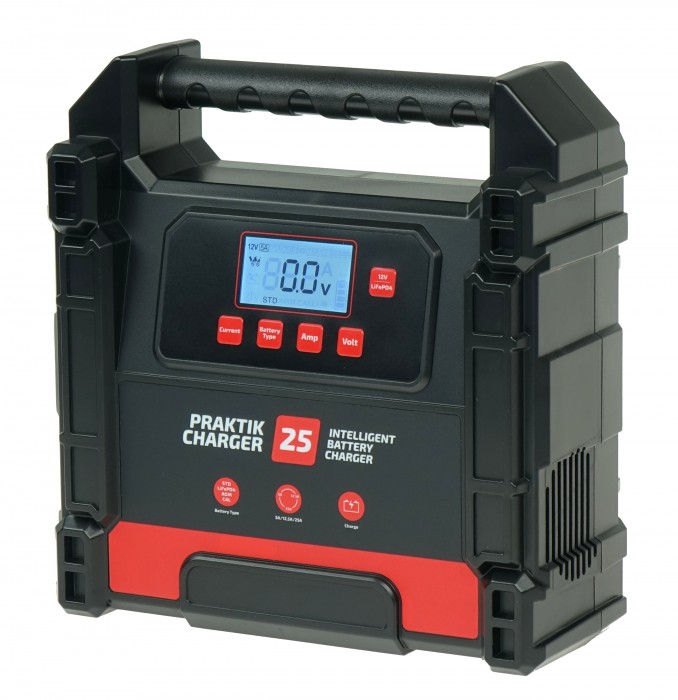

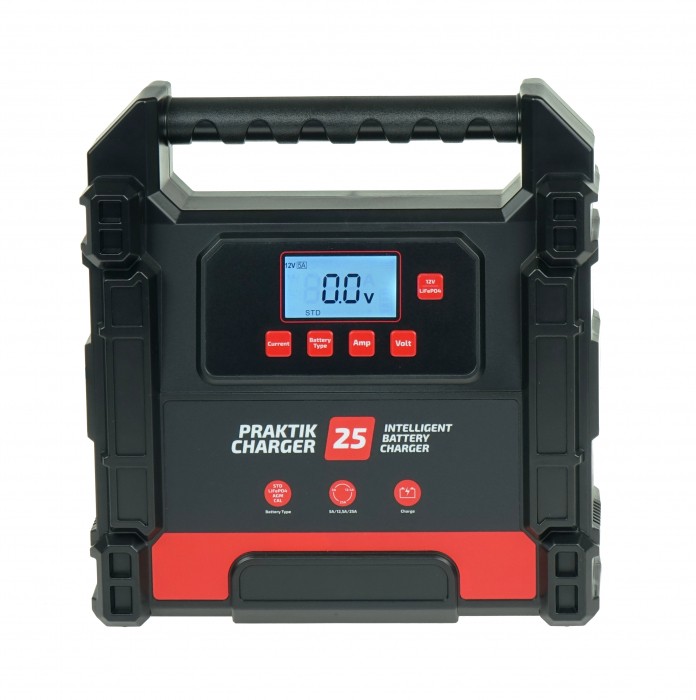

Prostownik IDEAL PRAKTIK CHARGER 25 LCD 12/24V automatyczny PB GEL WET MF

PRAKTIK CHARGER 25 jest elektronicznym prostownikiem do ładowania 12 i 24 woltowych akumulatorów kwasowych:

Parametry techniczne

• WET (płynnych – kwasowych)
• GEL (żelowych)
• MF (bezobsługowych)
• AGM (z matą z włókna szklanego)
• EFB (do pojazdów z systemem Start-Stop)

oraz 12V akumulatorów litowych

• Li (LiFePO4)

Prostownik posiada mikroprocesorowy układ sterowania,  zapewnia automatyczne wyłączenie po osiągnięciu na akumulatorze wymaganego napięcia oraz automatyczne wznowienie ładowania po spadku napięcia na akumulatorze.

Przy każdym włączeniu prostownik automatycznie ustawia ostatnie zapamiętane parametry (pomocne przy powtarzającym się użyciu i przy zanikach sieci zasilającej).

Proces ładowania

9-etapowy proces ładowania zapewnia uzyskanie optymalnych warunków ładowania akumulatora. Automatyczny układ sterowania dopasuje każdy z 9 etapów ładowania do poprawnego ładowania akumulatora:

• ETAP 1 – DIAGNOSTIC (Diagnostyka) – analizuje akumulator i sprawdza, czy może przyjąć prąd ładowania; zapobiega ładowaniu uszkodzonego akumulatora.
• ETAP 2 – RECOVERY CHARGE (Ładowanie wstępne) – akumulatory o niskim napięciu ładowane są wstępnie małym prądem, ale o zwiększonym napięciu; bardzo rozładowane akumulatory mogą zostać przywrócone do stanu użyteczności i zapewnia to większą żywotność akumulatorów, etap jest pomijany, jeśli akumulator jest minimalnie rozładowany i w dobrym stanie.
• ETAP 3 – SOFT START (Miękki start) – prostownik stopniowo zwiększa prąd ładowania do osiągnięcia zadanego prądu ładowania.
• ETAP 4 – PULSE CHARGE (Ładowanie pulsacyjne) – akumulator jest ładowany prądem pulsacyjnym (wahania pulsu odbywają się w zakresie prądu DC).

• ETAP 5 – RECONDITIONING – etap przygotowawczy do ładowania w etapie bulk charge.
• ETAP 6 – BULK CHARGE – ładowanie stałą wartością prądu do napięcia wcześniej zadanego (14.4÷14.7V).
• ETAP 7 – ABSORPTION CHARGE – po osiągnięciu wymaganego stopnia naładowania akumulatora, nastąpi zmiana na ładowanie stałym napięciem (CV) i proces ładowania zakończy się.
• ETAP 8 – EVALUATION DIAGNOSTIC – automatyczne monitorowanie napięcia akumulatora po zakończonym ładowaniu.
• ETAP 9 – MAINTENANCE CHARGE – etap podtrzymujący akumulator (float) oraz monitorujący jego stan; wznawia ładowanie zmniejszonym prądem w razie potrzeby.

Wybór funkcji

• Wybór prądu ładowania: 5A / 15A / 25A
• Wybór rodzaju ładowanego akumulatora: STD / AGM / CAL
• Wskazuje wartość natężenia na wyświetlaczu

• Wskazuje wartość napięcia na wyświetlaczu
• Wybór trybu ładowania dla akumulatorów litowych 15A (dla 12V)

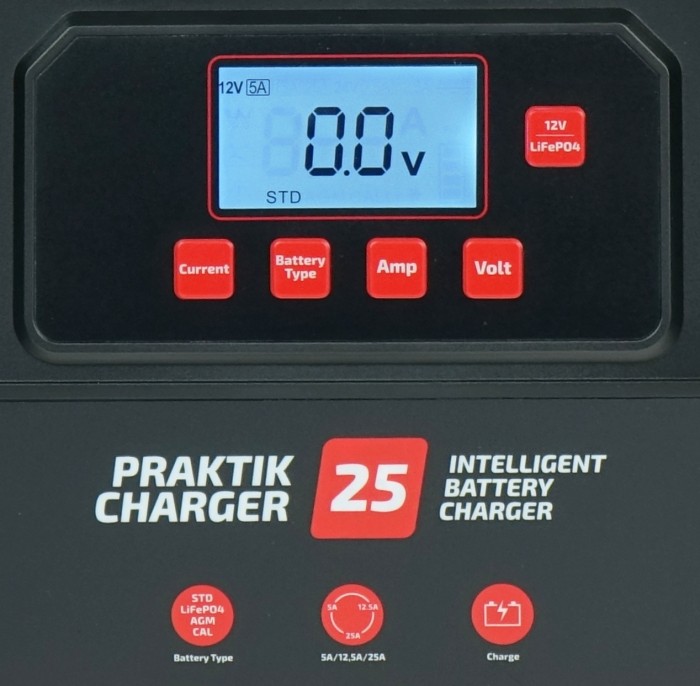

Wyświetlacz LCD

W zależności od wyboru funkcji wyświetlacz LCD wskazuje stan pracy prostownika:

• Ładowanie w trybie 12V : 5A / 14.4V
• Ładowanie w trybie 12V : 15A tylko dla akumulatorów litowych (LIFeP04)
• Ładowanie w trybie 12V : 25A / 14.4V
• Ładowanie w trybie 24V : 12.5A / 28.8V
• Poziom naładowania akumulatora
• Informacje: – o braku podłączenia zacisków – o nieprawidłowym połączeniu zacisków biegunowych
• Informacje: – o złym stanie akumulatora – o nieprawidłowo wybranej funkcji ładowania (np. ładowanie akumulatora 6V trybem 12V)
• Informację o podwyższonej temperaturze prostownika

Parametry fizyczne

Urządzenie wyposażone jest w zabezpieczenie przeciw zwarciu biegunów, przeciążeniu i odwrotnej biegunowości.

Parametry zasilania

Zasilanie jednofazowe 230V. Urządzenie wyposażone jest we wtyczkę zasilania.

Wyposażenie

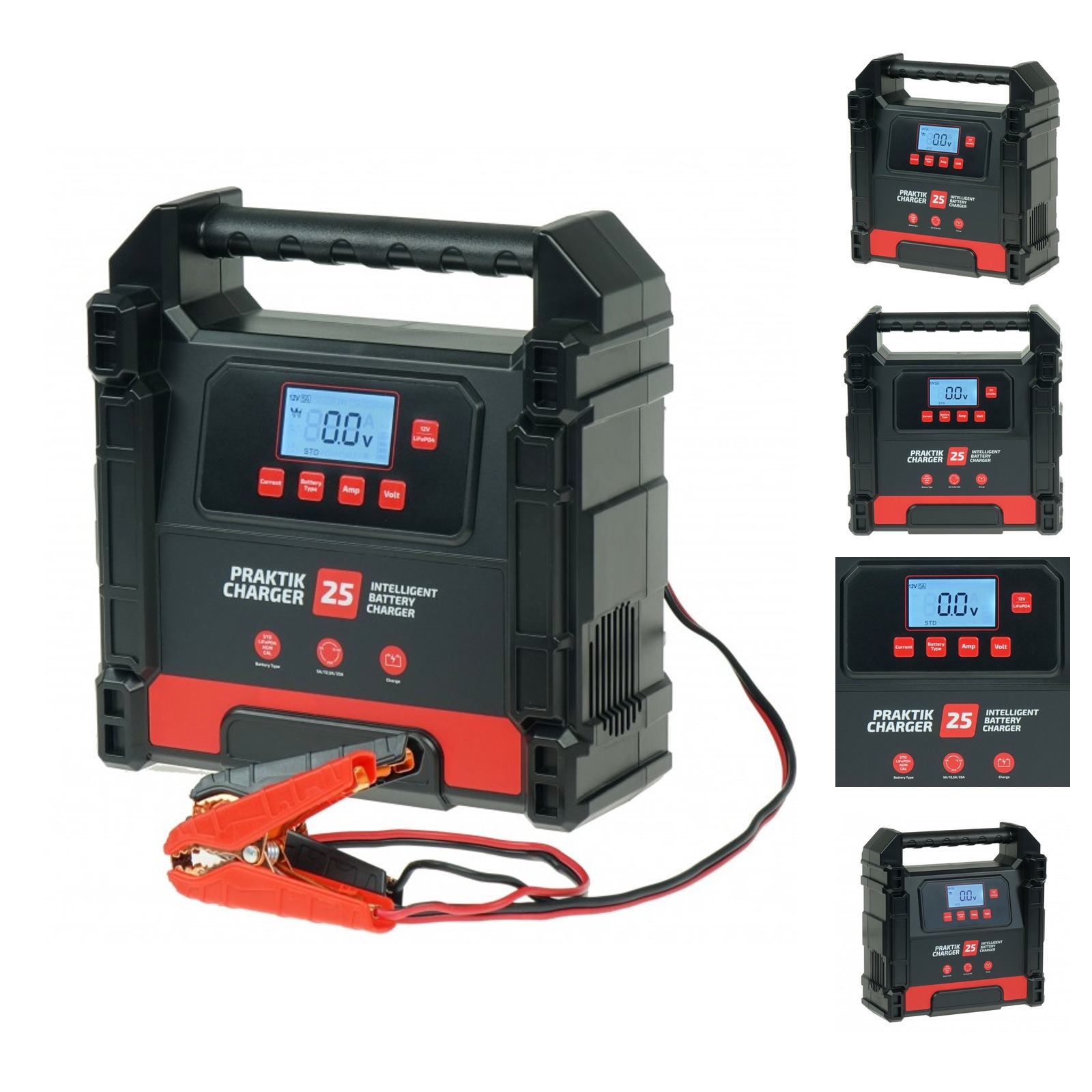

Dostawa obejmuje urządzenie z przewodami. Długość przewodu zasilającego 160cm, długość przewodów biegunowych 110cm.

Specyfikacja

• Znamionowe napięcie zasilania: 230V; 50Hz (1ph)
• Moc: 345 W
• Stopień ochrony: IP20
• Waga: 1,7kg
• Wymiary gabarytowe dł x szer x wys: 120x250x265mm
• Wymiary opakowania dł x szer x wys: 126x252x268mm
• Napięcie ładowania: 12/24V
• Prąd ładowania: 5/25A (12V) / 15A (12V LiFePO4) / 12.5A (24V)
• Prąd szybkiego ładowania (boost): 25A
• Znamionowa pojemność akumulatora Ah 15h (min/max): 10—500Ah (12V), 75—250Ah (24V) / 45—300Ah (Li-Ion)

FAQ — najczęstsze pytania

Do jakich prac przeznaczony jest ten produkt?

PRAKTIK CHARGER 25 jest elektronicznym prostownikiem do ładowania 12 i 24 woltowych akumulatorów kwasowych: ETAP 5 – RECONDITIONING – etap przygotowawczy do ładowania w etapie bulk charge.

Co znajduje się w zestawie?

Dostawa obejmuje urządzenie z przewodami.

Jakie zasilanie jest wymagane?

Znamionowe napięcie zasilania: 230V; 50Hz (1ph)

Jakie metody i regulacje pracy są dostępne?

ETAP 4 – PULSE CHARGE (Ładowanie pulsacyjne) – akumulator jest ładowany prądem pulsacyjnym (wahania pulsu odbywają się w zakresie prądu DC).

Jakie napięcie i prąd ładowania podano?

Napięcie ładowania: 12/24V Prąd ładowania: 5/25A (12V) / 15A (12V LiFePO4) / 12.5A (24V)

Jaki zakres pojemności akumulatorów podano?

Znamionowa pojemność akumulatora Ah 15h (min/max): 10—500Ah (12V), 75—250Ah (24V) / 45—300Ah (Li-Ion)
