Spawarka inwertorowa Ideal EXPERT TIG 220 AC/DC CHŁODNICA 5-200 A

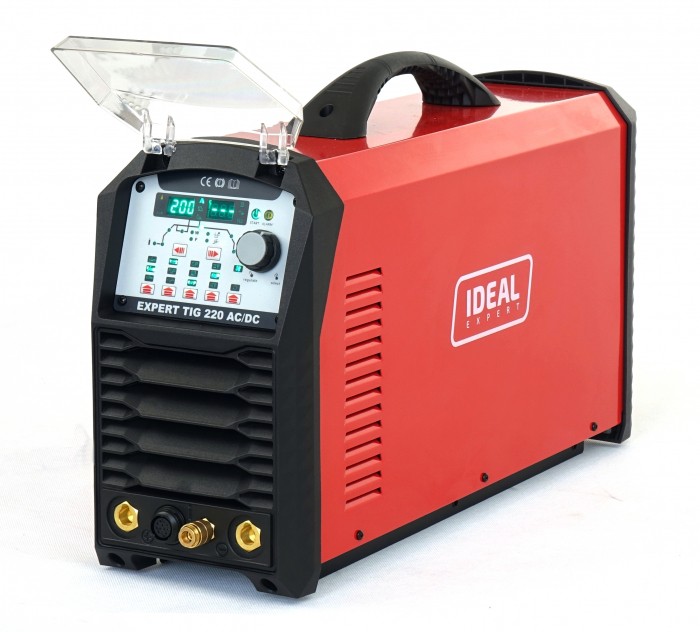

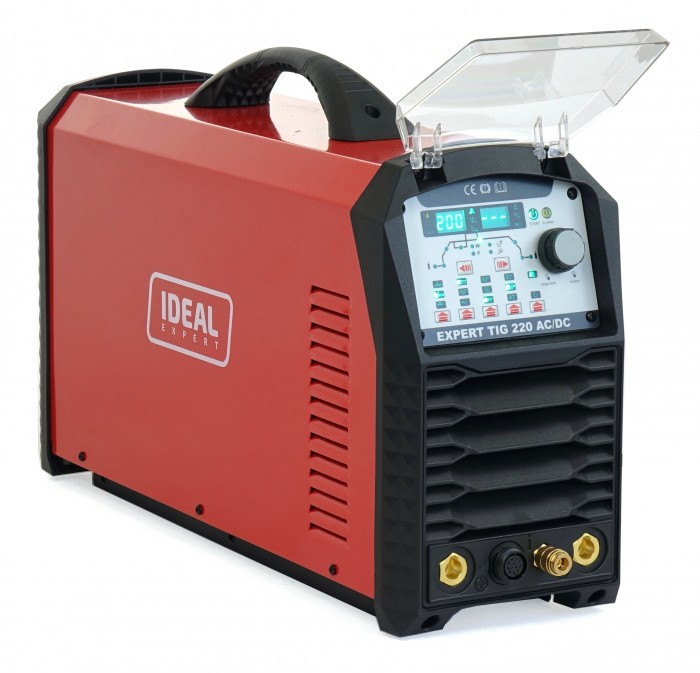

EXPERT TIG 220 AC/DC PULSE W jest przenośnym źródłem prądu, wykonanym w technologii IGBT, przeznaczonym do spawania metodą TIG i TIG PULS prądem zmiennym (AC), stałym (DC), oraz metodą MMA elektrodą otuloną prądem stałym (DC).

Parametry techniczne

Niewielkie rozmiary i waga sprawiają, że urządzenie doskonale sprawdza się zarówno w pracach warsztatowych jak i podczas prac terenowych.

Urządzenie posiada tryby spawania: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, MMA AC, MMA DC.

Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.

Funkcja TIG AC i TIG AC PULS: umożliwia spawanie aluminium i jego stopów oraz mosiądzu.

Funkcja TIG 2-LEVEL: regulacja prądu „2-level” umożliwia przełączanie pomiędzy wyższym i niższym poziomem prądu poprzez kolejne naciśnięcia przycisku w uchwycie spawalniczym.

Funkcja TIG PUNKTOWE: umożliwia sczepianie cienkich materiałów.

Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

Zajarzenie łuku następuje w trybie z bezdotykowym (HF) lub dotykowym (LIFT). Funkcja LIFT stosowana jest w podczas spawania w środowisku o wysokim ryzyku wpływu zakłóceń elektromagnetycznych na otoczenie.

Zarówno przy zapłonie bezdotykowym HF jak i dotykowym LIFT mamy możliwość wyboru funkcji przycisku w uchwycie TIG pomiędzy pracą w trybie 2-takt lub 4-takt (blokada przycisku do długich spoin).

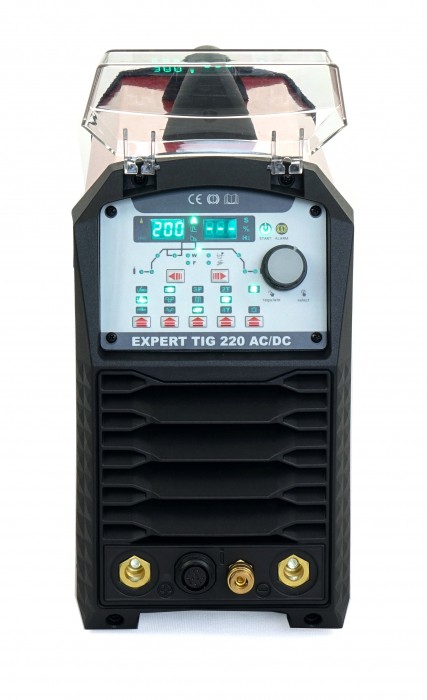

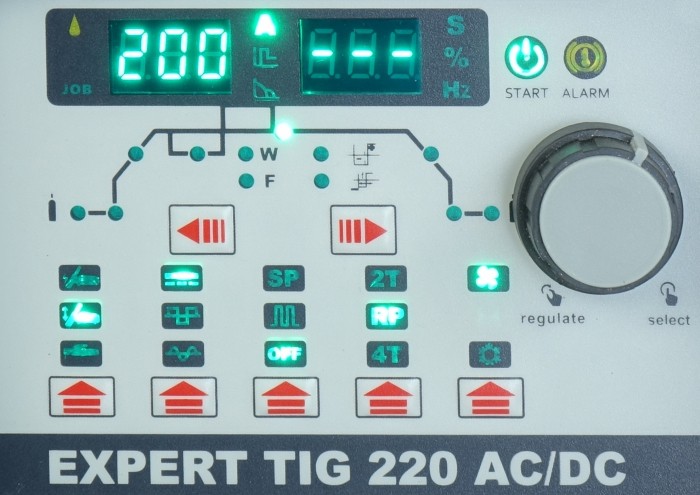

Czytelny i prosty w obsłudze cyfrowy panel sterowania umożliwia dokładną regulację urządzenia, zapewnia stabilne parametry i wysoką jakość spawania.

Urządzenie posiada 9 miejsc zapisów programów spawania użytkownika.

Wyświetlacze cyfrowe ułatwiają regulację parametrów spawarki:

• początkowy wypływ gazu osłonowego
• prąd początkowy
• czas narastania prądu
• prąd spawania
• prąd bazy
• czas opadania prądu
• prąd końcowy
• końcowy wypływ gazu osłonowego
• długość pulsu
• częstotliwość pulsu
• balas AC
• częstotliwość AC
• wartość HOT START
• wartość ARC FORCE

Z panelu sterowania mamy możliwość wyboru przebiegu krzywej napięcia AC :

• TIG AC – przebieg napięcia prostokątny
• TIG AC – przebieg napięcia sinusoidalny

Spawarka posiada również funkcje ułatwiające proces spawania metodą MMA elektrodą otuloną:

ARC FORCE: regulacja prądu zwarcia (ręczna) – ułatwia przenoszenie kropli roztopionej elektrody na spawany materiał, zapobiegając wygaszeniu łuku podczas zetknięcia kropli elektrody z jeziorkiem spawalniczym

HOT START: regulacja gorącego startu (ręczna) – ułatwia zapłon elektrody poprzez dostarczenie większego prądu spawania przy każdym zajarzeniu łuku.

ANTI STICK: przeciwzwarciowa – automatycznie wyłącza napięcie spawania, jeśli elektroda sklei się ze spawanym materiałem, co ułatwia jej odrywanie i zapobiega przypadkowemu powstaniu łuku spawalniczego

Parametry fizyczne

Urządzenie posiada chłodnicę co zdecydowanie zwiększa jego wydajność oraz zabezpiecza przed przegrzaniem się uchwytu.

Szybkozłącze podłączenia gazu do uchwytu spawalniczego umożliwia natychmiastowe podłączenie i odłączenie uchwytu spawalniczego bez użycia narzędzi.

Urządzenie wyposażone jest w zabezpieczenie przeciw przeciążeniu, co zwiększa jego niezawodność.

Parametry zasilania

Zasilanie jednofazowe 230 V.

Urządzenie jest wyposażone we wtyczkę zasilania.

Wyposażenie

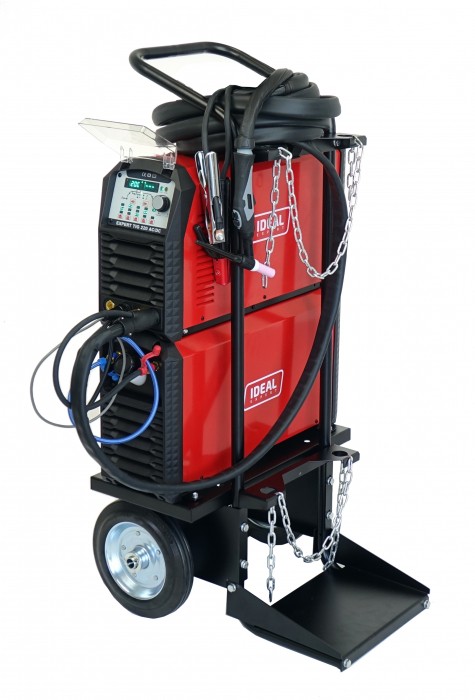

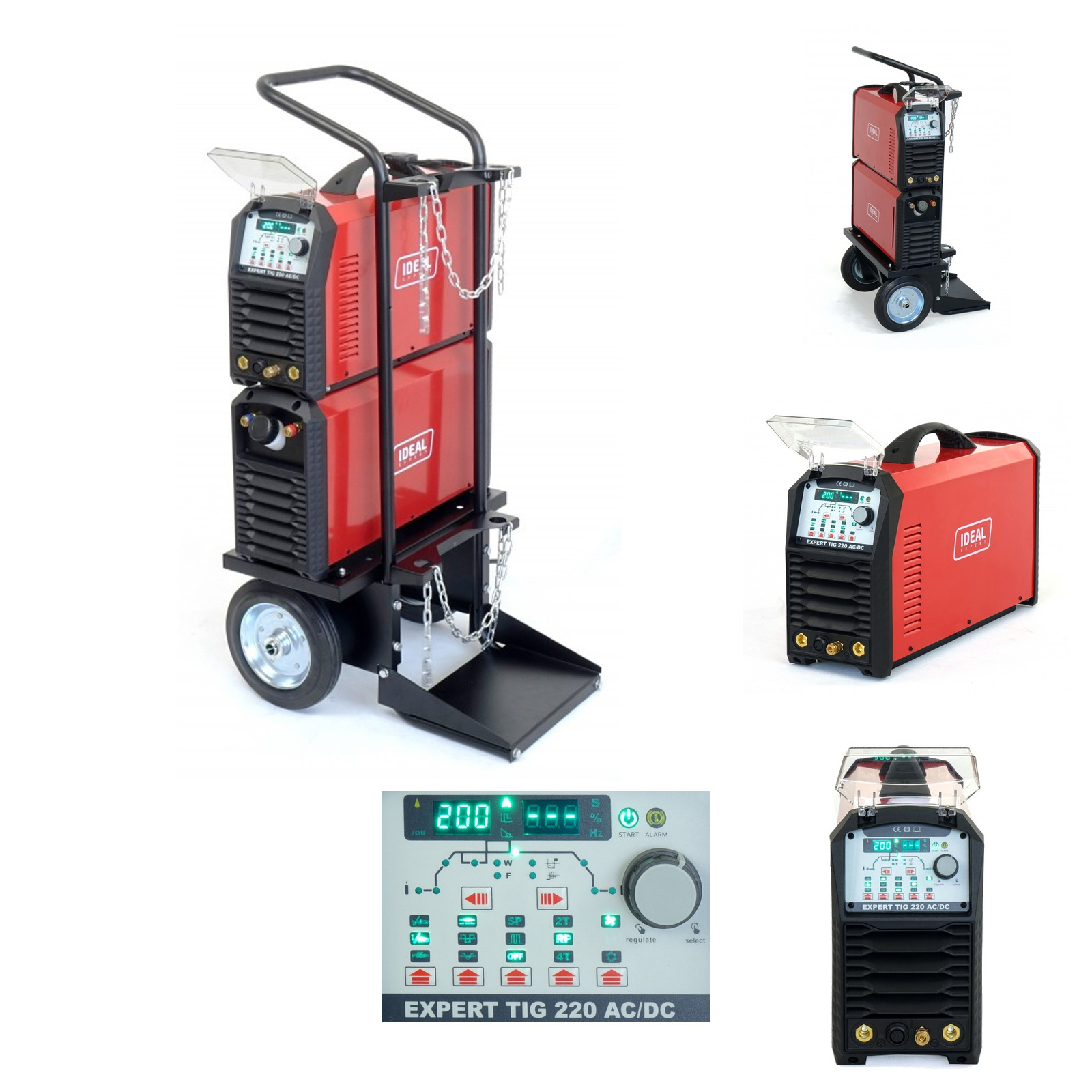

Dostawa obejmuje urządzenie z kompletem akcesorii TIG i MMA: uchwytem spawalniczym TIG 18 ze zdalną regulacją o długości 4 metry, przewodem elektrodowym MMA o długości 3m, przewodem masowym o długości 3m, wózkiem przechyłowym oraz chłodnicą (bez cieczy).

Specyfikacja

• Zabezpieczenie sieci zasilającej: C25A
• Znamionowe napięcie zasilania: 230 V; 50Hz (1ph)
• Balans AC: (-5) – 5
• Czas narastania prądu: 0 – 10 s
• Czas opadania prądu: 0 – 10 s
• Częstotliwość AC: 50 – 250 Hz
• Częstotliwość pulsu: 0,5 – 999 Hz
• Długość pulsu: 5 – 95 %
• Gaz po: 0 – 10 s
• Gaz przed: 0,1 – 2s
• Moc: 8 kW

• Napięcie stanu jałowego: 70 V
• Prąd bazy w pulsie: 5 – 200 A
• Prąd końcowy: 5 – 200 A
• Prąd maksymalny: 200 A
• Prąd przy pracy 100%: 155 A
• Prąd przy pracy 60%: 200 A
• Prąd startowy: 5 – 200 A
• Średnica elektrody spawalniczej: 1,6 – 4,0 mm
• Zakres regulacji prądu spawania: 5 – 200 A
• Max. przepływ cieczy chłodzącej: 10L/min
• Pojemność zbiornika chłodnicy: 4 L
• Stopień ochrony: IP 23
• Waga urządzenia / zestawu: 15 / 63 kg
• Wymiary gabarytowe dł x szer x wys: 1130x560x550 mm
• Wymiary opakowania chłodnicy dł x szer x wys: 660x210x360 mm
• Wymiary opakowania urządzenia dł x szer x wys: 740x280x460 mm
• Wymiary opakowania wózka dł x szer x wys: 1210x510x320 mm

FAQ — najczęstsze pytania

Do jakich prac przeznaczony jest ten produkt?

EXPERT TIG 220 AC/DC PULSE W jest przenośnym źródłem prądu, wykonanym w technologii IGBT, przeznaczonym do spawania metodą TIG i TIG PULS prądem zmiennym (AC), stałym (DC), oraz metodą MMA elektrodą otuloną prądem stałym (DC). Funkcja TIG DC i TIG DC PULS stosowana jest do spawania stali nierdzewnej, stali węglowych i niskostopowych, miedzi oraz tytanu.

Co znajduje się w zestawie?

Dostawa obejmuje urządzenie z kompletem akcesorii TIG i MMA: uchwytem spawalniczym TIG 18 ze zdalną regulacją o długości 4 metry, przewodem elektrodowym MMA o długości 3m, przewodem masowym o długości 3m, wózkiem przechyłowym oraz chłodnicą (bez cieczy).

Jakie zasilanie jest wymagane?

Znamionowe napięcie zasilania: 230 V; 50Hz (1ph)

Jakie metody i regulacje pracy są dostępne?

Urządzenie posiada tryby spawania: TIG DC, TIG DC PULS, TIG AC, TIG AC PULS, MMA AC, MMA DC. Dzięki regulacji parametrów spawania pulsacyjnego TIG PULS mamy wpływ na kształt spoiny i skupienie łuku.

Jaki jest zakres prądu pracy?

Zakres regulacji prądu spawania: 5 – 200 A

Jakie są wymiary i masa produktu?

Waga urządzenia / zestawu: 15 / 63 kg Wymiary gabarytowe dł x szer x wys: 1130x560x550 mm
